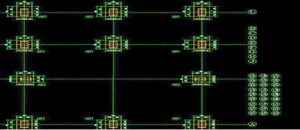

裝配式鋼構布置圖可采用單線表示法、復線表示法及單線加短構件表示法，并且要符合以下要求：

（陜西裝配式鋼構）

　　1、單線表示時，應使用構件重心線(細點劃線)定位，構件采用中實線表示,非對稱截面應在圖中注明截面擺放方式。

　　2、單線加短構件表示時，應使用構件重心線(細點劃線)定位，構件采用中實線表示,短構件使用細實線表示構件外輪廓，細虛線表示腹板或肢板,短構件長度一般為構件實際長度的1/3～1/2。

　　3、復線表示時，應使用構件重心線(細點劃線)定位，構件使用細實線表示構件外輪廓，細虛線表示腹板或肢板。

　　4、非對稱截面可采用外輪廓線定位。
