1、母材厚度不小于8mm、曲率半徑不小于160mm的碳素結構鋼和低合金高強度結構鋼對接全熔透焊縫,使用A型脈沖反射法手工超聲波的質量檢測。對于母材壁厚為4mm—8mm、曲率半徑為60mm—160mm的鋼管對接焊縫與相貫節點焊縫需要按照行業現行標準《鋼構超聲波探傷及質量分級法》的有關規定執行。

　　2、探傷人員需要了解工件的材質、結構、曲率、厚度、焊接方法、焊縫種類、坡口形式、焊縫余高及背面襯墊、溝槽等實際情況。

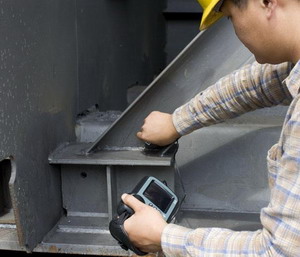

（陜西裝配式鋼構）

　　3、根據質量要求,檢驗等級可以按下列規定劃分為A、B、C三級：

　　(1)、A級檢驗：采用一種角度探頭在焊縫的單面單側進行檢驗，只對允許掃查到的焊縫截面進行探測。一般可以不要求作橫向缺陷的檢驗。母材厚度大于50mm時,不能采用A級檢驗。

　　(2)、B級檢驗：可以采用一種角度探頭在焊縫的單面雙側進行檢驗,對整個焊縫截面進行探測。母材厚度大于100mm時,需要采用雙面雙側檢驗;當受構件的幾何條件限制時,可以在焊縫的雙面單側采用兩種角度的探頭進行探傷;條件允許時要求作橫向缺陷的檢驗。

　　(3)、C級檢驗：至少需要采用兩種角度探頭在焊縫的單面雙側進行檢驗,且需要同時作兩個掃查方向和兩種探頭角度的橫向缺陷檢驗。母材厚度大于100mm時,可以采用雙面雙側檢驗。

　　4、鋼構焊縫質量的超聲波探傷檢驗等級需要根據工件的材質、結構、焊接方法、受力狀態選擇,當結構設計和施工上無特別規定時,鋼構焊縫質量的超聲波探傷檢驗等級宜選用B級。

　　5、鋼構中T形接頭、角接接頭的超聲波檢測,除用平板焊縫中提供的各種方法外,還需要考慮到各種缺陷的可能性,在選擇探傷面和探頭時,宜使聲束垂直于該焊縫中的主要缺陷。在對T形接頭、角接接頭進行超聲波檢測時,探傷面和探頭的選擇需要符合相關規定。

　　陜西裝配式鋼構熱線：029-86252006

　　華邦裝配式鋼構網址：m.6and1.com.cn

　　聯系地址：陜西省西安市北關正街35號方興大廈8樓
