裝配式鋼構設計的內容包括計算書和結構施工圖兩大部分。計算書以文字和圖表詳細記載結構計算的全部過程和計算結果，是繪制結構施工圖的依據。結構施工圖以圖形和文字、表格描述結構設計結果，是制造廠深化設計及加工制造構件、施工單位工地結構安裝的主要依據。結構施工圖一般有基礎圖、上部結構的布置圖和構詳圖等。具體包括結構設計總說明、基礎平面圖、基礎詳圖、柱網布置圖、支撐布置圖、各層結構平面圖、框架圖、樓梯圖、構件及節點詳圖等。結構施工圖主要表達結構設計的內容，它是表示裝配式鋼構建筑各承重構件(如基礎、承重墻柱、梁、板、屋架等)布置、形狀、大小、材料、構造及其相互關系的圖樣。裝配式鋼構施工圖主要用來作為施工放線、挖基槽、支模板、綁扎鋼筋、設置預埋件和預留孔洞、澆搗混凝土，安梁、板、柱等構件以及編制預算和施工組織設計等的依據。

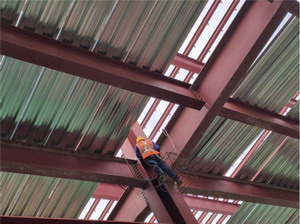

（陜西裝配式鋼構）

　　裝配式鋼構施工圖的數量與工程大小和結構復雜程度有關，一般十幾張至幾十張乃至幾百張。施工圖的圖幅大小、比例、線型、圖例、圖框以及標注方法等要依據《房屋建筑制圖統一標準》和《建筑結構制圖標準》進行繪制，以保證制圖質量，符合設計、施工和存檔的要求。圖面要清晰、簡明，布局合理，看圖方便。

　　裝配式鋼構設計總說明是結構施工圖的前言，一般包括裝配式鋼構設計概況，裝配式鋼構設計原則依據和遵循的規范，主要荷載取值(風、雪、活荷載以及抗震設防烈度等)，材料(鋼材、焊條、螺栓等)的牌號或級別，加工制作、運輸、安裝的方法、注意事項、操作和質量要求，防火與防腐以及其他不易用圖形表達或為簡化圖面而改用文字說明的內容(如未注明的焊縫尺寸、螺栓規格、孔徑等)。除了總說明外，必要時在相關圖紙上還需提供有關設計、材質、焊接要求、制造和安裝的方式、注意事項等文字內容。

　　裝配式鋼構設計總說明要簡要、準確、明了，要用專業技術術語和規定的技術標準，避免漏說、含糊及措辭不當。否則，會影響裝配式鋼構件的加工、制作與安裝質量，影響編制預決算進行招標投標和投資控制，以及安排施工進度計劃。
