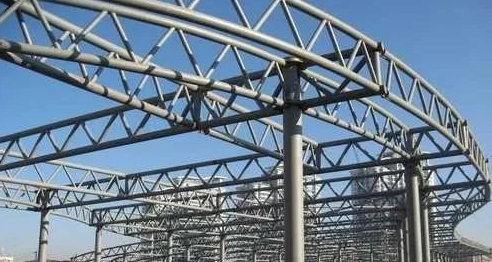

1、管桁架單元斷面形式一般采用三角形、矩形、梯形及其組合形式。

　　2、管桁架相貫基本節點形式有T、K、Y，復合節點形式有T—Y、T—K、+、X等，其構造要求以及計算原則按國家現行標準《鋼構設計規范》GB50017和《網架結構設計與施工規程》JGJ7以及相關的鋼構設計構造手冊內容執行。

　　3、管桁架焊接和驗收時所有焊縫需要符合設計和國家現行標準《鋼構焊接規范》GB50661和《鋼構工程施工質量驗收規范》GB50205的規定。

　　4、管桁架的桿件下料宜在相貫線切割機上精密下料。在組裝前，組裝人員必須熟悉施工圖、組裝工藝和技術文件的要求，并檢查組裝零部件的外觀、材質、規格、數量，合格無誤后才可以進行施工。組裝焊接處的連接接觸面及沿邊緣30毫米至50毫米范圍內的鐵銹、毛刺、污垢等必須在組裝前清除干凈。

　　5、管桁架的外形尺寸較大，無法整體組裝運輸出廠，需要在構件散件出廠前進行部分或者全部構件的預拼裝。預拼裝需要在平臺上進行，拼裝前需要根據構件的結構尺寸搭制胎具，胎具必須有足夠的強度和剛度，并加適當?shù)暮附邮湛s余量。

　　6、管桁架的連接處帶有鑄鋼節點的，搭制胎具時需要考慮鑄鋼件的定位位置及角度。鑄鋼件在胎架上就位時需要控制好各接頭角度的準確性，制作時注意控制圓管和鑄鋼件的同心度，焊接時必須將鑄鋼件適當固定。

　　7、對于成片的桁架宜從中間向兩側或從一端向另一端組裝的順序進行裝配。桁架的組裝順序需要先考慮主弦桿和鑄鋼件之間的連接，然后與主弦桿一次相貫的桿件(一般為直腹桿)，然后是二次、三次等其他相貫的斜腹桿。
