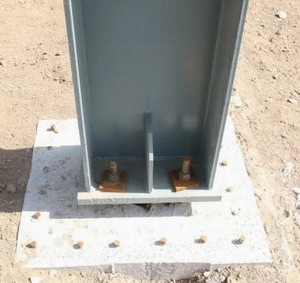

1、當鉸接柱腳底板下混凝土基礎的反力較大時，為避免底板過厚，也可設置加勁肋予以加強。

　　2、錨栓構造要求：

　　(1)、鉸接柱腳的錨栓僅作安裝過程的固定之用，因此錨栓的直徑一般根據其與鋼柱板件厚度和底板厚度相協調的原則來確定;一般可在16毫米至42毫米的范圍內采用，且不能小于16毫米，并不小于柱翼緣厚度的1.5倍。

　　(2)、錨栓的數目常采用2個或4個，同時還需要與鋼柱的截面形式、截面的大小，以及安裝要求相協調。

　　(3)、錨栓需要設置彎鉤、或錨板、或錨梁，此時其錨固長度不能小于25d(d為錨栓直徑)。

　　3、柱腳底板的錨栓孔徑，可以取錨栓直徑加10毫米—15毫米。

　　4、錨栓墊板的錨栓孔徑，取錨栓直徑加2毫米;錨栓墊板厚度一般取0.7至1.0倍柱腳底板的厚度。

　　5、在柱子安裝校正完畢后，需要將錨栓墊板與底板相焊牢，焊腳尺寸不能小于10毫米;錨栓需要采用雙螺母緊固，為防止螺母松動，螺母與錨栓墊板還需要進行點焊。

　　6、錨栓中心距離基礎外邊不能小于150毫米且不小于4d(d為錨栓直徑);柱腳底板外邊距離基礎邊不能小于100毫米。

　　7、在埋設錨栓時，可以采用錨栓固定架，以保證錨栓位置的正確。

　　8、在柱腳中錨栓不能用以承受柱腳底部的水平剪力。而柱腳底部的水平剪力需要由柱腳底板與其下部的混凝土或水泥砂漿之間的摩擦力(摩擦系數可取0.4)來抵抗。

　　9、抗剪連接件可以采用角鋼，角鋼及其與柱底板的連接焊縫通過計算確定，抗剪連接件不能小于50×50×5。

　　10、柱腳底板下部二次澆灌層，一般采用強度等級為C40的細石混凝土或強度等級為M50的膨脹水泥砂漿。
