軸心受力構件(包括軸心受壓柱)，按其截面組成形式，可分為實腹式構件和格構式構件兩種。

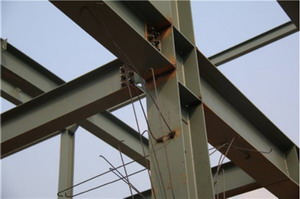

（軸心受力構件的截面形式）

　　一、實腹式構件

　　實腹式構件具有整體連通的截面，常見的有三種截面形式。第一種是熱軋型鋼截面，如圓鋼、圓管、方管、角鋼、工字鋼、T型鋼、寬翼緣H型鋼和槽鋼等，其中最常用的是工字形或H形截面;第二種是冷彎型鋼截面，如卷邊和不卷邊的角鋼或槽鋼與方管;第三種是型鋼或鋼板連接而成的組合截面。在普通桁架中，受拉或受壓桿件常采用兩個等邊或不等邊角鋼組成的T形截面或十字形截面，也可采用單角鋼、圓管、方管、工字鋼或T型鋼等截面。輕型桁架的桿件則采用小角鋼、圓鋼或冷彎薄壁型鋼等截面。受力較大的軸心受力構件(如軸心受壓柱)，通常采用實腹式或格構式雙軸對稱截面;實腹式構件一般是組合截面，有時也采用軋制H型鋼或圓管截面。

　　二、格構式構件

　　格構式構件一般由兩個或多個分肢用綴件聯系組成，采用較多的是兩分肢格構式構件。在格構式構件截面中，通過分肢腹板的主軸叫做實軸，通過分肢綴件的主軸叫做虛軸。分肢通常采用軋制槽鋼或工字鋼，承受荷載較大時可采用焊接工字形或槽形組合截面。綴件有綴條或綴板兩種，一般設置在分肢翼緣兩側平面內，其作用是將各分肢連成整體，使其共同受力，并承受繞虛軸彎曲時產生的剪力。綴條用斜桿組成或斜桿與橫桿共同組成，綴條常采用單角鋼，與分肢翼緣組成桁架體系，使承受橫向剪力時有較大的剛度。綴板常采用鋼板，與分肢翼緣組成剛架體系。在構件產生繞虛軸彎曲而承受橫向剪力時，剛度比綴條格構式構件略低，所以通常用于受拉構件或壓力較小的受壓構件。

　　實腹式構件比格構式構件構造簡單，制造方便，整體受力和抗剪性能好，但截面尺寸較大時鋼材用量較多;而格構式構件容易實現兩主軸方向的等穩定性，剛度較大，抗扭性能較好，用料較省。
