1、鑄鋼件設計需要避免壁厚急劇變化，壁厚變化斜率不能大于1/5，且壁厚不能大于150mm。

　　2、鑄鋼件內部薄壁部位肋板和加勁板的壁厚可以小于外部薄壁部位的壁厚。

　　3、鑄鋼件設計尺寸需要符合以下規定：

　　(1)、鑄鋼件最小壁厚要求需要符合下圖的規定。

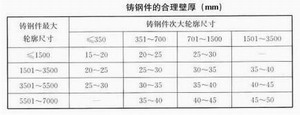

　　(2) 、鑄鋼件的合理壁厚宜符合下圖的規定。

　　(3)、鑄鋼件內壁厚度可以比外壁厚度小20%—30%。

　　(4)、鑄壁連接方式可以優先選用L形接頭，以減少或分散熱節點，避免交叉連接。

　　(5)、可以在鑄鋼件中間設置加勁肋來增大鑄鋼件的強度和剛度，需要避免采用增加壁厚的方式。

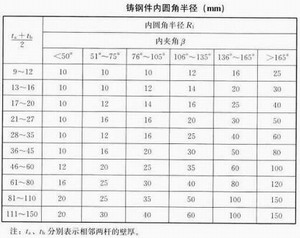

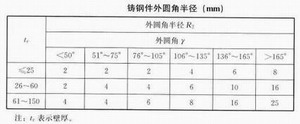

　　4、最小壁厚、內外圓角半徑需要根據鑄鋼件輪廓尺寸、夾角和鑄造工藝確定，可以按下圖來確定。

　　5、當鑄鋼件的重量超過20t時，可以分段鑄造后拼接，拼接部位需要有可靠連接。

　　6、鑄鋼件焊接面與地面或柱頂?shù)木嚯x有條件時可以為800mm—1000mm，不能小于200mm。
