在鋼構高層中的構件制作是需要嚴格進行把控的，因為這與其質量關系密切。所以本文將說明一下鋼構高層的構件制作的要求。

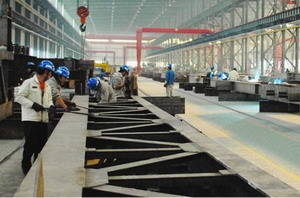

　　先從鋼構高層中構件加工技術來說明。一般來說在鋼構建筑中最常用到的構件為十字勁性柱構件、T型預埋型鋼構件和H型鋼構件，所以將從這幾種構件來說明。

　　十字勁性柱是由一根H型鋼和兩根T型鋼組合焊接而成，在焊接時應預估出構件的收縮和焊縫變形的量，以提高組合構件的精確性。

　　在進行T型鋼的制作時，通常為了方便制作以及構件精度，通常會采用兩根T型鋼同時制作的方式，先使用鋼板組立出一個H型鋼，再將其腹板按照圖紙數據分開并進行焊接調整，完成后拆除工藝板并打磨。

　　最后是H型鋼，一般采用H型鋼生產線對H型鋼進行制作，要保證焊后外形尺寸的準確性,應選取適當的焊接工藝參數及必要的機械與火工校正。

　　其次是鋼構高層的焊接要求，這種技術在鋼構建筑的構件的節點和細節構件的連接中使用的次數非常頻繁。在鋼構高層的焊接中，要注意焊接順序和層狀撕裂兩個方面。

　　首先是焊接順序，在鋼構建筑焊接中，合理的焊接順序可以避免焊接應力對于構件的破壞，還能防止焊接節點的變形。要根據鋼構建筑的結構形式去定制焊接順序，如對于H型鋼的翼、腹板拼接縫應盡量避免在同一斷面,上下翼拼接位置應與腹板錯開20cm以上。

　　層間撕裂是在焊接時在構件上沿著鋼板層形成的階梯狀的裂縫，是一種容易在各層之間相繼發生的嚴重裂縫。防止這種裂縫的有效途徑是嚴格鋼材的含硫量，控制鋼材在焊接時因坡口收縮而發生的應力集中現象，還可以采用多層焊接以減小收縮應力，為了使焊縫金屬具有低屈服點、高延性,應采用低強度匹配的焊接材料，為了更好地改善接頭區組織韌性,應采用或提高預熱溫度施焊。降低母材含硫量,減少母材夾雜物及分層缺陷以提高其厚度方向性能應是根本的措施。

　　最后是涂裝方案，由于鋼材自身的材料特性，很容易受到氧氣、水汽和酸堿物質的侵害，降低結構強度。所以要在鋼材表面根據其圖紙設計涂刷相應層數的防腐涂料。要注意涂裝的厚度與層數都要嚴格依據設計說明。

　　更多相關鋼構高層資訊，請點擊： m.6and1.com.cn
