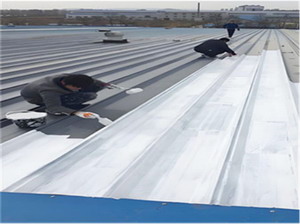

鋼構廠房的防腐處理是一項系統工程，需從環境評估、表面處理、涂層體系、施工控制及后期維護等多個環節綜合施策。以下梳理一下鋼構廠房的防腐處理流程。

　　一、環境評估與方案設計

　　進行防腐處理前，需先評估鋼構廠房所處的腐蝕環境。根據環境腐蝕性等級(C1~C5)，選用相應的涂層配套方案。處于沿海或工業污染區的鋼構廠房，腐蝕環境等級較高，對涂層的耐鹽霧和耐化學性能要求更嚴格。

　　二、表面處理

　　表面處理質量對涂層壽命的影響權重高達60%以上。處理工藝通常包括：除油、除銹、打磨等。鋼材表面除銹等級應達到Sa2.5級—即鋼材表面無可見的油脂和污垢，并且沒有附著不牢的氧化皮、鐵銹和油漆涂層等附著物。對于無法噴砂處理的部位，可采用手工或動力工具除銹至St3級。除銹完成后應在4小時內涂刷底漆，防止返銹。

　　三、涂層體系配套

　　合理的涂層配套是防腐效果的核心保障。典型方案為：底漆+中間漆+面漆的復合涂層體系。底漆推薦使用環氧富鋅底漆(含鋅量不低于70%)，利用鋅粉的陰極保護作用;中間漆采用環氧云鐵中間漆，增強屏蔽性能;面漆選用聚氨酯或聚硅氧烷面漆，提供耐候與裝飾性能。干膜總厚度根據腐蝕環境確定—C3環境不宜低于160μm，C4環境不宜低于200μm，C5環境不宜低于240μm。

　　四、施工環境控制

　　涂裝施工應在溫度5℃至38℃、相對濕度低于85%的環境下進行。鋼材表面溫度應高于露點溫度3℃以上。雨、霧、雪天或強風天氣應停止室外涂裝作業。每道涂層應保持足夠的干燥時間，避免出現流掛、起皺等缺陷。

　　五、膜厚檢測與質量控制

　　每一道涂層干燥后應進行干膜厚度檢測，采用“90-10”規則(即90%的測量點達到規定膜厚，其余10%不低于規定膜厚的90%)。涂裝完成后還應進行附著力檢測(劃格法或拉開法)，確保涂層與基材結合牢固。

　　六、定期維護與修補

　　防腐處理并非一次完成。投用后應每年對鋼構廠房進行一次全面檢查，重點查看涂層破損、銹斑及排水節點。發現破損應及時清理修補，修補時涂層應做成階梯狀搭接，層間留出足夠的搭接寬度。涂層達到使用年限后應進行重涂。

　　通過以上系統流程的實施，可有效延長鋼構廠房的使用壽命，降低全生命周期維護成本。
