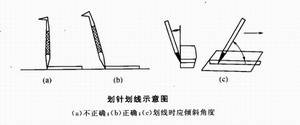

一、劃針

　　劃針用于較精確零件劃線。使用時應沿直尺或樣板邊緣進行劃線。

（陜西鋼構）

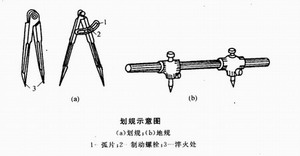

　　二、劃規

　　劃規是劃圓弧和圓使用的工具。劃規使用需要保證規尖的硬度，用前規尖需經淬火處理。使用時，在零件上用樣沖所沖的坑作為一腿定點，按所要求的半徑叉開另一腿進行劃線。劃線時，需要注意規上鉚釘的緊固和兩規尖固定半徑距離要準確，否則劃出的圓或圓弧半徑會出現誤差。

　　地規用于劃較大及大圓弧。它的兩個規頭可以卸下，并根據所劃半徑大小，用制動螺栓調節半徑距離。其操作方法與劃規相同，但劃較大半徑圓弧線時，需兩人配合進行。

　　三、勒子和劃線盤

　　勒子用于型鋼零件和板材零件邊緣劃直線。如孔心線、刨邊線和鏟邊線等。

　　劃線盤主要用于圓柱、容器封頭、球體等曲面劃線，也是機械加工劃線不可缺少的主要劃線工具。使用時，將劃線盤底座下平面和工件同時放于固定基準面上，定位劃線基準用制動螺栓固定，平行移動劃線盤即可劃線。
