天窗架按其桿件布置和支承方式可分為三鉸(拱)式、三支點式和多豎桿式，當荷載和跨度都不大時，也采用剛架式天窗架。

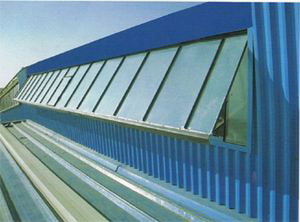

（天窗架的結構形式）

　　一、三鉸(拱)式天窗架

　　三鉸(拱)式天窗架由兩個三角形桁架組成，與屋架的連接節點少，便于運輸和組裝。由于三鉸(拱)式天窗架的荷載集中于兩點，因此只適用于跨度不大于9米的場合。

　　二、三支點式天窗架

　　三支點式天窗架由側柱和三角形桁架組成，其支承于屋面的三個節點，剛度較大，適用于跨度大于9米的場合。施工時常與屋架分別進行吊裝，施工安裝簡便。

　　三、多豎桿式天窗架

　　多豎桿式天窗架構造簡單，受力明確，運輸方便，但與屋架的連接節點多，一般需與屋架在現場拼裝后再整體吊裝，不便于施工，因此只適用于天窗高度和跨度都不太大和支點不太多的情況。

　　四、剛架式天窗架

　　剛架式天窗架一般由柱腳鉸接的門式剛架構成，無腹桿，結構簡單。
