從焊接凝固冶金得知，焊縫結(jié)晶時(shí)先結(jié)晶部分較純，后結(jié)晶的部分含雜質(zhì)和合金化元素較多，這種結(jié)晶偏析造成了化學(xué)成分不均勻。

　　隨著柱狀晶的長大，雜質(zhì)合金元素不斷地被排斥到平行生長的柱狀晶交界處或焊縫中心線處，它們與金屬形成低熔相或共晶，例如鋼中含硫量偏高時(shí)，則生成FeS,便與鐵形成熔點(diǎn)只有985℃的共晶Fe-FeS。

　　在結(jié)晶后期已凝固的晶粒相對(duì)較多時(shí)，這些殘存在晶界處的低熔相尚未凝固，并呈液膜狀態(tài)散布在晶粒表面，割斷了一些晶粒之間的聯(lián)系。

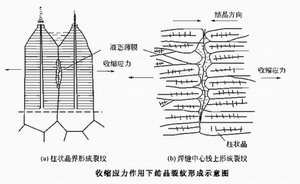

　　在冷卻收縮所引起的拉伸應(yīng)力作用下，這些遠(yuǎn)比晶粒脆弱的液態(tài)薄膜承受不了這種拉伸應(yīng)力，就在晶粒邊界處分離形成了結(jié)晶裂紋。下圖是在收縮應(yīng)力作用下，在柱狀晶界上和在焊縫中心處兩側(cè)柱狀晶匯合面上形成結(jié)晶裂紋的示意圖。

（結(jié)晶裂紋的形成機(jī)理）

　　陜西鋼構(gòu)熱線：029-86252006

　　華邦鋼構(gòu)網(wǎng)址：m.6and1.com.cn

　　聯(lián)系地址：陜西省西安市北關(guān)正街35號(hào)方興大廈8樓
