一、看圖的方法

　　看圖的方法一般是先要弄清是什么圖紙，要根據圖紙的特點來看。將看圖經驗歸結為：從上往下看、從左往右看、從外往里看、由大到小看、由粗到細看，圖樣與說明對照看，建施與結施結合看。必要時還要把設備圖參照看，這樣才能得到較好的效果。

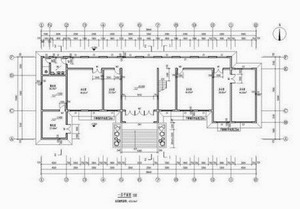

（看圖的方法和步驟）

　　二、看圖的步驟

　　拿來圖紙后，一般按以下步驟來看圖。先把目錄看一遍，了解是什么類型的建筑，是工業廠房還是民用房屋，建筑面積有多大，是單層、多層還是高層，是哪個建設單位、哪個設計單位，圖紙共有多少張等。這樣對這份圖紙的建筑類型就有了一點初步認識。

　　按照圖紙目錄檢查各類圖紙是否齊全，圖紙編號與圖名是否相符合。如采用相配套的標準圖,則要看標準圖是哪一類的，圖集的編號和編制單位。然后把它們準備好放在手邊以便到時可以隨時查看。在圖紙齊全后就可以按圖紙順序看圖了。

　　看圖程序是先年設計總說明，以了解建筑概況、技術要求等，然后再進行看圖,一般按目錄的排列逐張往下看，如先看建筑總平面圖，了解建筑物的地理位置、高程、坐標、朝向以及與建筑物有關的一些情況。作為施工技術人員，看過建筑總平面圖以后，就需要進一步考慮施工時如何進行施工的平面布置。

　　看完建筑總平面圖之后，一般先看施工圖中的平面圖，從而了解房屋的長度、寬度、開間尺寸、開間大小、內部一般的布局等。看了平面圖之后可再看立面圖和剖面圖，從而對建筑物有一個總體的了解。最好是通過看這三種圖之后，能在頭腦中形成這棟房原的立體形象，能想象出它的規模和輪廓。這就需要運用自己的生產實踐經驗和想象能力了。

　　在對每張圖紙經過初步全面的看閱后，在對建筑、結構、水、電設備的火致了解之后，回過頭來可以根據施工程序的先后，從基礎施工圖開始深入看圖。

　　先從基礎平面圖、剖面圖了解挖土的深度，基礎的構造、尺寸、軸線位置等開始仔細看圖。按照基礎→鋼構→建筑→結構設施(包括各類詳圖)這個施工程序進行看圖，遇到問題可以記下來，以便在繼續看圖中進行解決，或到設計交底時再提出得到答復。

　　在看基礎施工圖時，還應結合看地質勘探圖，了解土質情況，以便施工中核對土質構造，保證地基土的質量。在圖紙全部看完之后，可按不同工種有關部分進行施工，將圖紙再細讀。
