一、確定荷載

　　應明確實腹柱所承受的荷載類型和大小。這包括永久荷載、活荷載以及地震作用等。

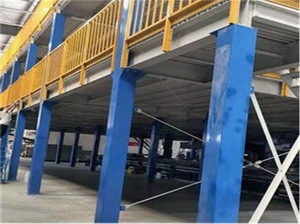

（鋼構平臺實腹柱的設計步驟）

　　二、選擇截面形式

　　根據荷載的大小和性質，選擇合適的截面形式。常用的實腹柱截面形式有H型鋼、工字鋼、槽鋼等。選擇時應考慮截面的慣性矩、截面模量、回轉半徑等因素，以確保截面具有足夠的強度和剛度。

　　三、計算長度系數

　　對于不同約束情況的實腹柱，其計算長度系數μ值也不同。應根據實腹柱的實際約束情況來確定μ值，以便后續進行穩定性和強度計算。

　　四、驗算穩定性

　　在選擇了截面形式并確定了計算長度系數后，應對實腹柱進行穩定性驗算。這包括彎矩作用平面內的穩定性和彎矩作用平面外的穩定性。驗算時應確保實腹柱的長細比滿足規范要求，以避免失穩破壞。

　　五、驗算強度

　　除了穩定性驗算外，還應對實腹柱進行強度驗算。這包括抗彎強度、抗剪強度等。驗算時應確保實腹柱在各種荷載作用下的應力不超過材料的許用應力。

　　六、構造措施

　　為了提高實腹柱的整體性和穩定性，可以采取一些構造措施。例如，在實腹柱之間設置系桿或支撐體系，以增加結構的空間剛度;在節點處采用高強度螺栓或焊接連接方式，以提高連接的可靠性和耐久性。

　　七、繪制施工圖

　　應根據設計結果繪制實腹柱的施工圖。施工圖應詳細標注實腹柱的尺寸、材料、連接方式等信息，以便施工人員按照圖紙進行施工。

　　以上步驟僅為一般性指導，實際設計過程中可能需要根據具體情況進行調整和優化。此外，在進行鋼構平臺實腹柱的設計時，還應考慮當?shù)氐臍夂驐l件、地質條件、施工工藝等因素，以確保設計的合理性和可行性。
