一、鋼構高層支撐框筒的產生

　　1、框筒體系雖然是用于鋼構高層的一種經濟有效的抗側力體系，然而，它的空間工作性能要求其柱距不大于4.5米，與一些建筑的使用功能和立面效果相矛盾。

　　2、一些鋼構高層為了提供開闊的視野和明朗的外觀，要求外圈結構采用較大柱距和較矮的窗裙梁。為使這類稀柱淺梁框筒也能充分發揮抗側力立體構件空間工作的效能，借鑒桁架的力學概念，增設大型支撐，形成支撐框筒，簡單而巧妙地克服了剪力滯后效應。

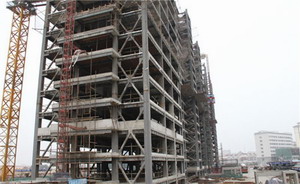

（鋼構高層支撐框筒）

　　二、鋼構高層支撐框筒的構成

　　1、鋼構高層支撐框筒是框筒體系的一個分支，它是由鋼構高層周邊的支撐框筒與內部的承重框架所組成。它的結構平面布置正好與框架—支撐芯筒的平面布置內外相反。

　　2、鋼構高層支撐框筒是在稀柱淺梁框筒的幾個立面上增設大型支撐，支撐斜桿軸線與水平面的夾角，一般為45度左右。相鄰立面的支撐斜桿在轉角相交于一點，使整個結構成為空間幾何不變體系，并保證支撐傳力路線的連續性。

　　三、鋼構高層支撐框筒受力特點

　　1、水平荷載引起的水平剪力和傾覆力矩，全部由鋼構高層周邊的支撐框筒承擔;鋼構高層的重力荷載由內部的承重框架和周邊的支撐框筒按各構件的荷載面積比例分擔。

　　2、支撐框筒在水平荷載作用下發生整體彎曲時，本來應該由框筒各層窗裙梁承擔的豎向剪力，絕大部分改由支撐斜桿來承擔。

　　3、因為框筒的各層窗裙梁不再因受剪而發生豎向剪彎變形，支撐又具有幾何不變性，基本上消除了一般框筒的剪力滯后現象，從而能更加充分地發揮抗側力立體構件的空間工作效能。

　　4、水平荷載作用下結構體系所產生的側移中，支撐框筒整體彎曲變性引起的側移，約占80%以上;支撐框筒整體剪切變形引起的側移，僅占20%以下。

　　四、鋼構高層支撐框筒束體系

　　1、支撐框筒的抗推剛度大，用鋼量少，具有良好的經濟指標，而且對柱距又無嚴格限制，是用于鋼構高層的一種經濟有效的結構體系。

　　2、當鋼構高層的層數很多，平面尺寸較大，需要采用框筒束之類結構時，可以優先考慮支撐框筒束體系。
