一、支撐芯筒

　　支撐芯筒位于建筑中心區域，通常由鋼板剪力墻或交叉支撐組成封閉筒體。作為鋼構高層的主要抗側力構件，芯筒承擔絕大部分水平風荷載和地震作用。其內部可布置電梯井、樓梯間等垂直交通設施，實現結構功能與使用功能的統一。

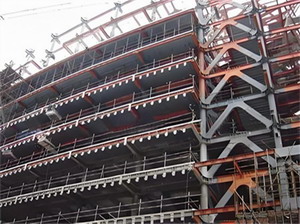

（鋼構高層支撐芯筒-剛臂體系）

　　二、剛臂

　　剛臂是指連接芯筒與外框柱的水平剛性構件，通常設置于設備層或避難層。在鋼構高層中，剛臂將芯筒的彎曲變形強制傳遞至外圍框架，形成整體抗傾覆力矩，從而顯著減小結構頂部水平位移。

　　三、連接節點與外框架

　　高性能焊接節點或鑄鋼節點確保芯筒、剛臂與外框柱的協同工作。外框架采用鋼構高層的H型鋼柱或鋼管混凝土柱，與剛臂端部可靠連接。

　　通過支撐芯筒提供核心剛度、剛臂實現內力重分布、外框架增強冗余度，鋼構高層支撐芯筒-剛臂體系可有效控制結構側移，提升抗震冗余度，為300米以上的鋼構高層提供安全、經濟的技術路徑。合理設計該體系，是鋼構高層實現高性能目標的關鍵所在。
