鋼構廠房的屋面支撐體系雖然不是主要的受力構件，但卻是連接屋面主要承重構件的重要組成部分。適當而有效地布置支撐體系，能使鋼構廠房具有足夠的強度、剛度和穩定性。鋼構廠房的屋面支撐體系可以分為上弦橫向水平支撐、下弦橫向水平支撐、下弦縱向水平支撐、豎向支撐和系桿等。

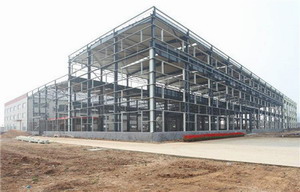

（鋼構廠房的屋面支撐體系）

　　一、上弦橫向水平支撐

　　上弦橫向水平支撐為屋面提供穩定性，為主構件(鋼梁、弦桿等)提供側向支承點，它主要設置在房屋的兩端或橫向溫度伸縮縫區段兩端的第一個柱間，但為了保證上弦橫向水平支撐的有效作用，設置的間距不能超過60米。

　　二、下弦水平支撐

　　下弦水平支撐在沒有懸掛設備且跨度不大時，可以不設。

　　三、豎向支撐

　　豎向支撐的作用是使相鄰屋架和上下弦橫向水平支撐組成的四面體形成空間幾何不變體系，以保證屋蓋的整體穩定，在鋼梁的中間和兩端設置，設置的數量視跨度而定。

　　四、系桿

　　系桿為了保證未設橫向水平支撐屋蓋的側向穩定以及傳遞水平荷載，在橫向水平支撐或豎向支撐的節點處，沿房屋縱向通長設置，一般可以使用角鋼或圓鋼。

　　鋼構廠房支撐桿件的受力一般很小，不必計算，可按構造要求和容許長細比選擇截面。當交叉斜腹桿體系的支撐桁架作為支撐體系時，此時該體系屬于靜不定體系，在節點荷載作用下，可考慮某些斜桿退出工作，簡化成靜定體系，再驗算該截面是否滿足要求。
